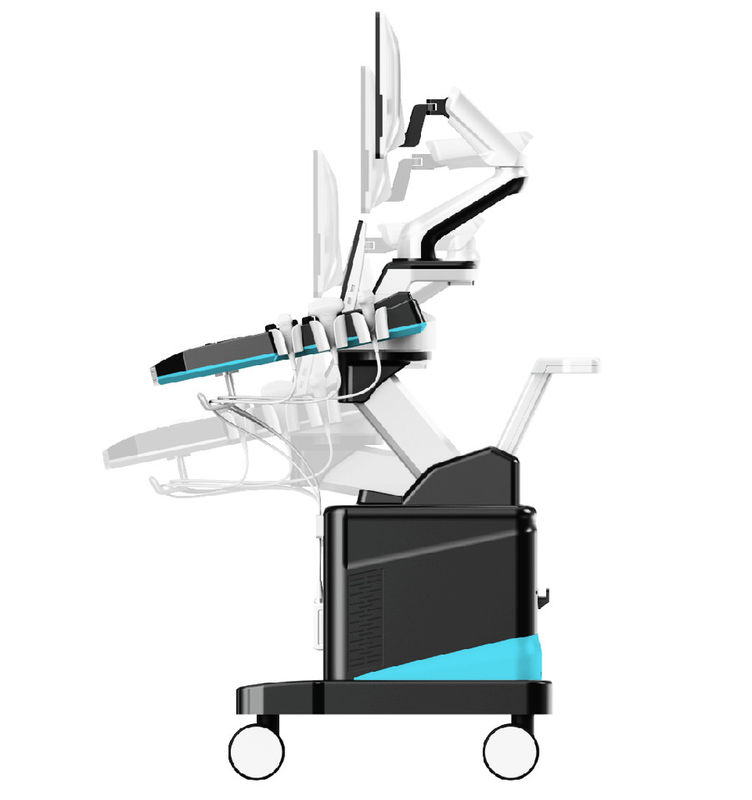

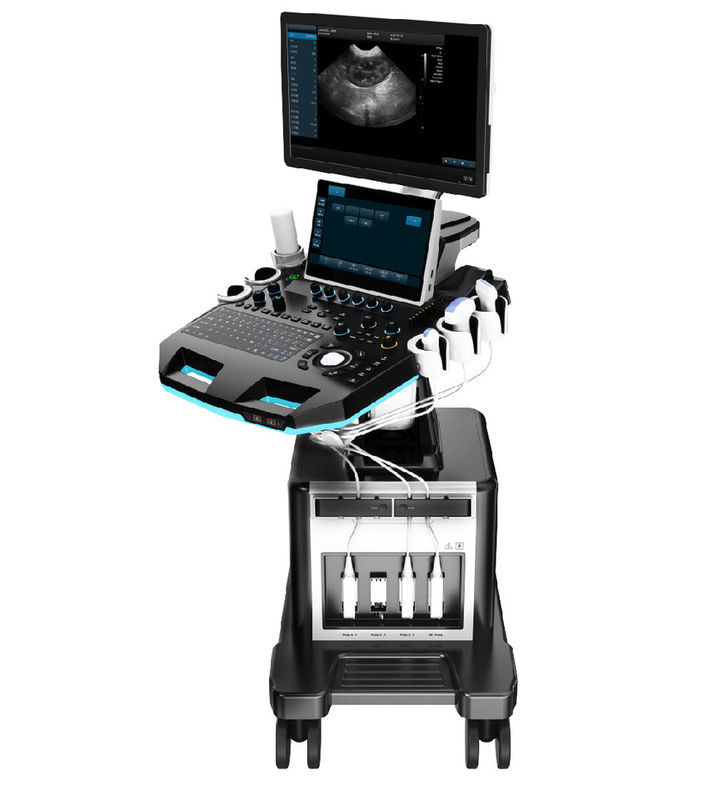

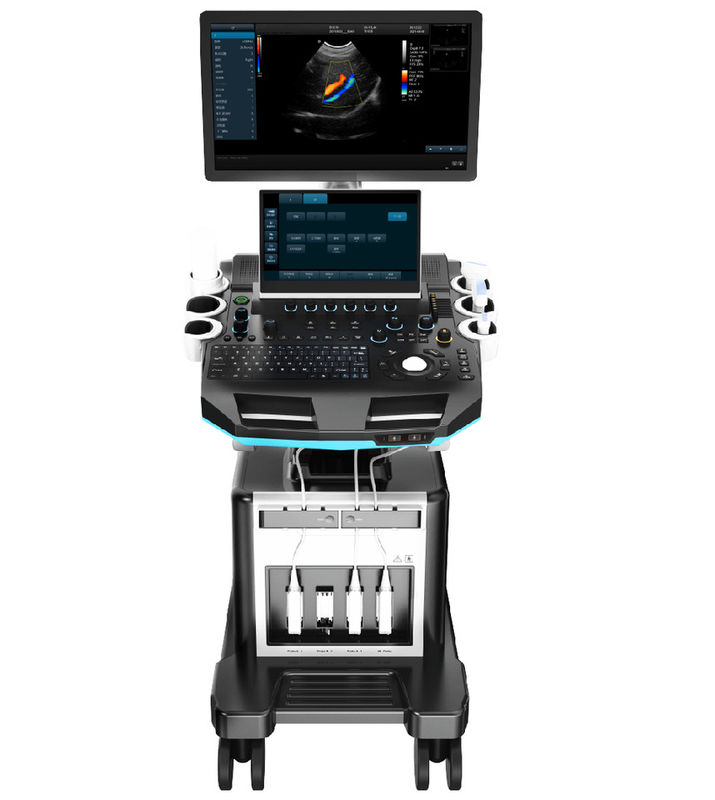

人間工学的コンソール64チャネルの動物のための携帯用獣医の超音波機械

2. 適用およびレポート

2.1消化系、生殖器、泌尿器、精密身体検査、等のペット病院および科学研究の施設の検査および診断の必要性を満たすため。

3. 主要な指定

3.1. デジタル完全な色のドップラー超音波本体

5. システム仕様書

5.1モニター:21.5インチのの高さの決断医学LCDのモニター、調節可能な角度

13.3インチのタッチ画面、サポート複数の接触

5.3.2Dイメージ投射 モード

1）完全なデジタルBeamformers

2）デジタル完全な動的集中、デジタル可変的な開きおよび動的跡の変更のA/D≥15ビット

3）モードの受け入れ:並行処理チャネル≥1024の複数の信号の並行処理をを送受信する

4）ライン密度:≥512、目に見え、調節可能

5）Bモードの下、焦点number≥10のレベル、調節可能な焦点の位置絶えず

6）TGC:調節可能な8区分

7）利益:調節可能な別のB/M/D ≥100dB

8）★Dynamic範囲:≥180dB

9）★Maxスキャンの深さ:≥360mm

10）無彩色スケール:0-67、目に見えるそして調節可能

11）健全な力:1%-100%

12）線形配列の調査の二次元の独立した偏向

13）ZoomPIP （1.5/2.0/2.5/3.0/3.5/4.0/4.5/5.0/10回）

5.4. 色のドップラー イメージ投射 モード

1）イメージ投射:速度、速度の変動、エネルギー、方向エネルギー表示、等を含んで

2）表示モード:B/C、B/C/M、B/POWER、B/C/PW

3）ラインdensity≥3のレベル

4）色の隠れる技術:外にBに戻ってモードはCモード、色の速度の定規の表示だけ隠すことができる

5）血の流れグラフ、血管内速度を測定する色の流れプロフィール

5.5. ドップラー分光イメージ投射

1）表示:フル スクリーン、二重/triplex （唯一のPW）

2）利益:≥100dB

3）調節可能な速度≥4のレベル

4）最高のスキャン ニング スピード:PWD:肯定的か否定的な血の流れvelocity≥7.6m/s;

CWD:血の流れvelocity≥20.0m/s、分:≤5 mm /s （Nonnoise信号）;

5）ゼロ転位の調節可能な≥8レベル

6）表示モード:B、PW、B/PW、B/C/PW、B/CW、B/C/CW、等

7）スペクトルの封筒機能、手動測定

8）遠隔表示制御装置:逆の、ゼロ転位、Bは新たになったり、D延長、バレル/日延長、等

9）ドップラー スマートな技術:実時間B+CFMモードと実時間PWモード間の自由にスイッチ

5.6.★PView広い分野イメージ投射（任意）

1）高解像の表示、長さは50cmまでできる

2）イメージ投射 サポート前方削除、再イメージ投射への必要性無し

3）二次元の広い眺めイメージ投射 モードを使っておよび広い眺めイメージ投射 モードを着色するため

5.7.Probe:Bの下の周波数変換、独立した周波数変換およびCFMの広帯域

1）基本的な周波数conversion≥3のレベル;

2）1.Convex調査

基本的な周波数:9つのレベルの周波数変換

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz、

調和的な頻度:4.0MHz/4.6MHz/5.0MHzの3つのレベルの周波数変換

2. 線形調査

基本的な周波数:9つのレベルの周波数変換4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

調和的な頻度:8.0MHz/9.2MHz/10.0MHzの3つのレベルの周波数変換

3. 段階的に行なわれる-配列の調査

基本的な周波数:9つのレベルの周波数変換1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

調和的な頻度:3.4MHz/3.8MHz/4.2MHzの3つのレベルの周波数変換

4. 段階的に行なわれる高周波-配列の調査

基本的な周波数:8つのレベルの周波数変換:3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz、

調和的な頻度:6MHz/7MHz/8MHzの3つのレベルの周波数変換

5.8マイクロ凸の調査

基本的な周波数:8つのレベルの周波数変換

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

調和的な頻度:6.0MHz/7.0MHz/8.0MHzの3つのレベルの周波数変換

5.9電子凸の調査のための技術的要求事項:

頻度:2.0-5.4 MHzの側面決断:≤2 （depth≤80）、≤3mm （80<depth≤130）

軸決断:≤1 （depth≤80）、≤1mm （80<depth≤130）

酸欠海域:≤3mm;幾何学的な位置の正確さ:broadwise:≤5%;縦に:≤5%

depth≧240 mmの検出

5.10電子線形調査のための技術的要求事項

頻度:4.0-13.3MHzの側面決断:≤1 （depth≤40）、軸決断:≤0.5 （深度≤50）、酸欠海域:≤3mmの幾何学的な位置の正確さ:broadwise:≤4%;縦に:≤2%

depth≧100 mmの検出

6つの測定/分析およびレポート

6.1概要の測定:間隔、区域、長円、十字ライン、角度、間隔の比率、容積、容積（長円）、区域の比率、直径、共同角度。

6.2専門にされた測定

1）心臓:自動スペクトルの封筒、LVの主要な肺動脈の直径、RVEDd、RVEDs、LVM、LAV、HR、MVF、AO、AR、LVOT、TVFのPulmonic弁、肺静脈、RVのドップラー胎児の心音、LVET、LVM、LVMI、AV

2）管:carotid intima （IMT）、長さの狭窄症の比率、区域の狭窄症の比率、IMT （背部壁）、IMT （前部壁）

3）★OB:イヌ科動物:GSD、CRL、HD、BD;ネコ科:BD、HD;ブタ:HLA、SLA;

ウシ:CRL、BTDの芽;Ovine:SCRL;馬:GSD （H）、（V） ESD

4) 尿の測定:前立腺、残りの尿、左の腎臓、右の腎臓、左の副腎、右の副腎、左の睾丸、右の睾丸、左の精嚢、右の精嚢。

5）腹部測定:レバー、共通の肝管、門脈、胆嚢、共通胆管、膵臓、脾臓、腹部大動脈の直径、腎臓の直径。

6）細胞器官。
